5 Eksen CNC İşleme ve Talaşlı İmalat
UNION 5 eksen yatay freze, DMG işleme merkezleri, CNC tornalar ve DEA Mistral CMM ile mikron düzeyinde hassas üretim.
Teknik Resimden Kusursuz Makine Parçalarına
Makine gövdeleri, flanşlar, hassas miller, yataklama burçları ve özel fikstür elemanlarını teknik resimlerinize sadık kalarak üretiyoruz. Kaynaklı konstrüksiyonların ve büyük ebatlı döküm gövdelerin son işlemesini de 5 eksen freze ve torna bölümümüzde gerçekleştiriyoruz.
İmalata başlamadan önce hammadde sertifikalarını, kritik ölçüleri, geometrik toleransları ve yüzey pürüzlülük gereksinimlerini CAD/CAM simülasyonlarıyla inceliyoruz. Parçanın geometrisine en uygun bağlama fikstürlerini ve kesici takımları seçiyoruz.
Tek bir bağlamada birden çok yüzeyin işlenebildiği 5 eksenli operasyonlarda, yeniden bağlamanın getirdiği konumlama hatası ortadan kalkar; bu da özellikle karmaşık gövde ve fikstür parçalarında ölçü tekrarlanabilirliğini doğrudan iyileştirir. Seri üretimde ise operasyon sırası ve takım ömrü takibi, döngü süresini kısaltırken yüzey kalitesinden ödün vermememizi sağlar.
Freze, Torna ve Ölçüm Tezgâhlarımız
Parçanızın ağırlık, tabla ve işleme gereksinimlerine göre makine listesini anlık filtreleyin.
| Tezgâh / Model | Yapı & Eksen | İşleme Hacmi (X × Y × Z mm) | Uygulama Alanı |
|---|---|---|---|
| UNION CNC Yatay Freze | 5 Eksen | 2000 × 1600 × 1000 mm | Büyük ebatlı ağır makine şaseleri ve döküm gövdeler |
| DMG DMU 200 P | 5 Eksen | 1800 × 2000 × 1100 mm | Simültane 5 eksen kompleks makine ve kalıp parçaları |
| DMG DMU 125 P hi-dyn | 5 Eksen | 1800 × 2000 × 1100 mm | Yüksek dinamikli hızlı finiş işleme |
| Hardford HMC 1000 | 4 Eksen | 990 × 590 × 600 mm | Çift paletli yatay seri işleme |
| DMG DMU 80 Pu | 5 Eksen | 800 × 940 × 400 mm | Hassas 5 eksen mekanik parçalar |
| Moriseiki Duavertical 5080 | 4 Eksen | 790 × 500 × 400 mm | Yüksek devirli dik işleme merkezi |
| DMG DMC 60 T | 5 Eksen | 780 × 560 × 560 mm | Döner tablalı 5 eksen frezeleme |
| WEILER CNC Torna | CNC Torna | Ø 1100 × 3000 mm | Büyük çaplı endüstriyel flanş ve şaft tornalama |
| ZMM CU Ağır Torna | Manuel Torna | Ø 1250 × 5000 mm | 5 metreye kadar ağır silindir ve mil tornalama |
| Doosan Puma GT 2600 L | CNC Torna | Ø 450 × 1000 mm | Rijit seri torna parçaları |
| Moriseki NL 1500 (Y/C Eksen) | C Eksen CNC | Ø 450 × 1000 mm | Tek bağlamada tornalama ve frezeleme (canlı takım) |
| DEA Mistral 3D CMM | 3D Metroloji | 1000 × 700 × 500 mm | Mikron seviyesinde geometrik ve boyutsal kalite raporu |
Aradığınız kriterlere uygun tezgâh bulunamadı.
5 Eksen CNC ve Torna İmalat Kayıtlarımız
Erha Mühendislik talaşlı imalat holümüzde 5 eksen freze ve CNC tornalarımızın gerçek parça işleme videoları.
⏱ 0:37
YouTube
⏱ 0:31
YouTube
⏱ 0:17
YouTube

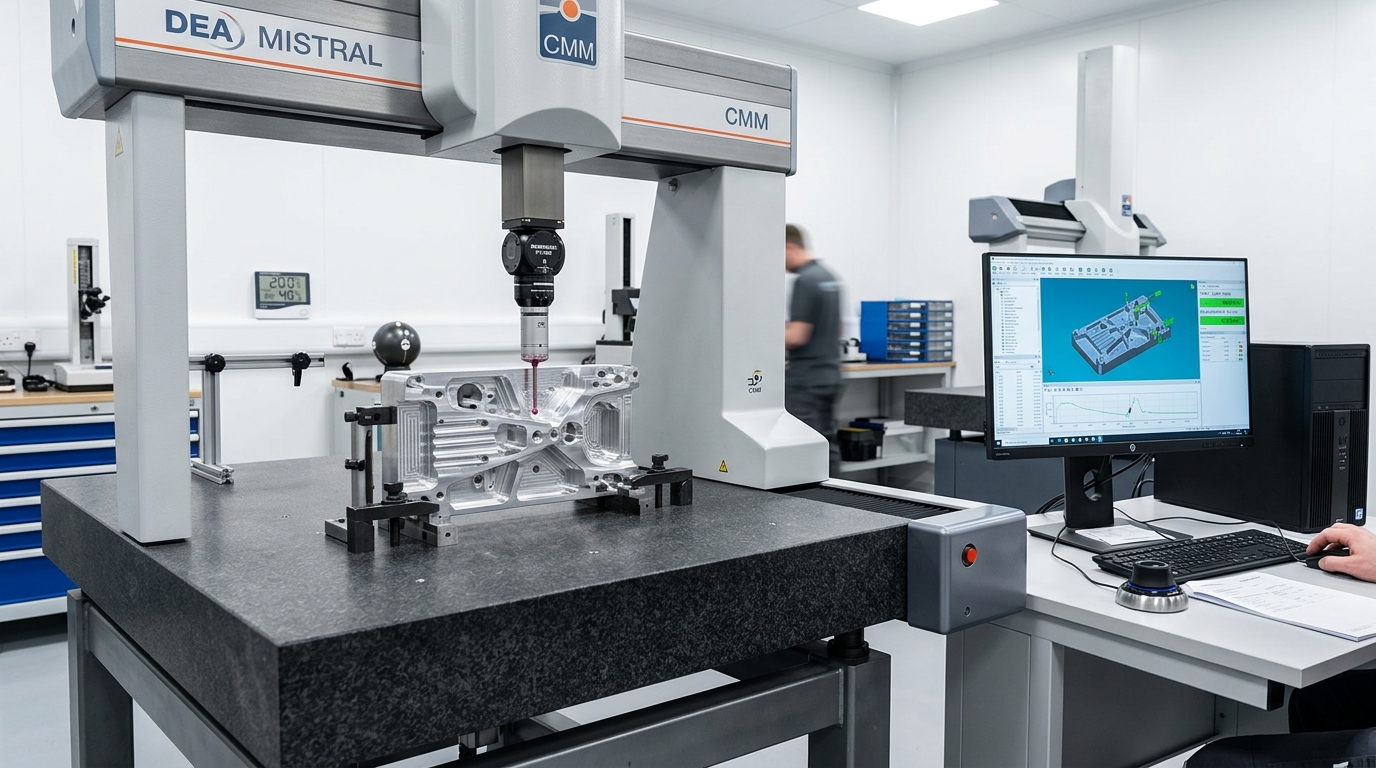

DEA Mistral CMM ile Mikron Düzeyinde Kontrol
Karmaşık geometrilerin, pozisyon ve eşmerkezlilik toleranslarının kontrolünde koordinat ölçüm cihazımızı kullanıyoruz. Giriş, ara ve son kontrol aşamalarında teknik resme uygunluk ölçüm raporu olarak düzenlenir.
Teknik Resminizle Teklif İsteyin →
